Contexto
El día de ayer, al igual que hoy, estuve desvelado por la madrugada. Entonces recordaba como lucían los planos de la Estrella de la Muerte en las películas de Star Wars.

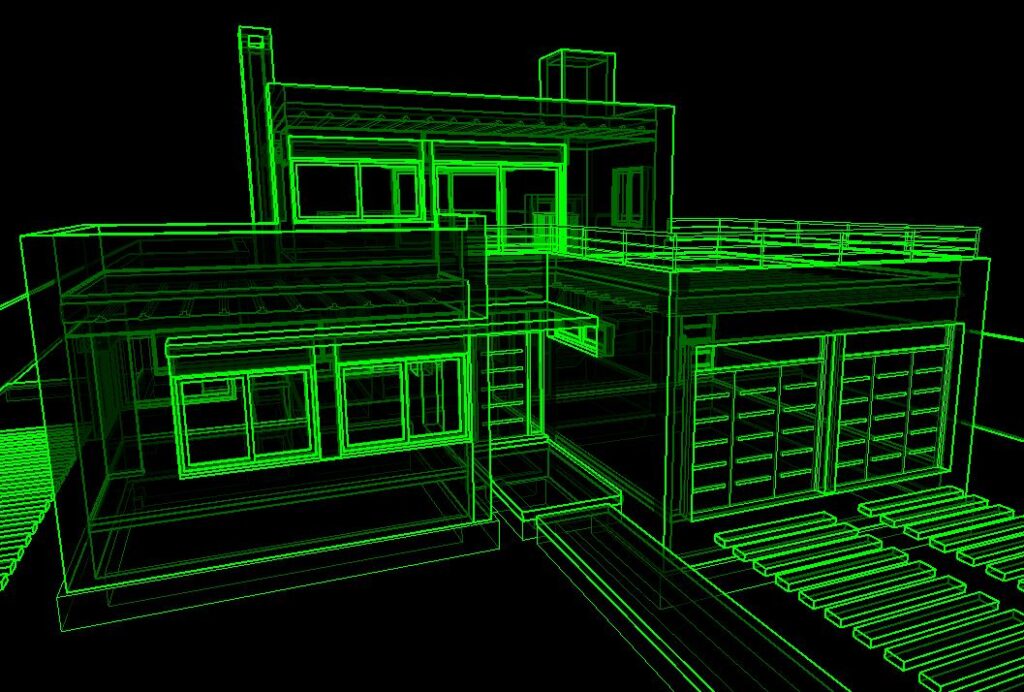

Me quedé pensando de que manera podía mostrar mis modelos BIM en Revit con ese estilo de tipo “holograma” o “Rayos X”.
Entonces me puse manos a la obra y configuré una plantilla de Vista con esas características.
No es algo de otro mundo, simplemente es un estilo visual sencillo, que permite ver el proyecto de forma distinta a lo habitual.
Archivo de proyecto para compartir

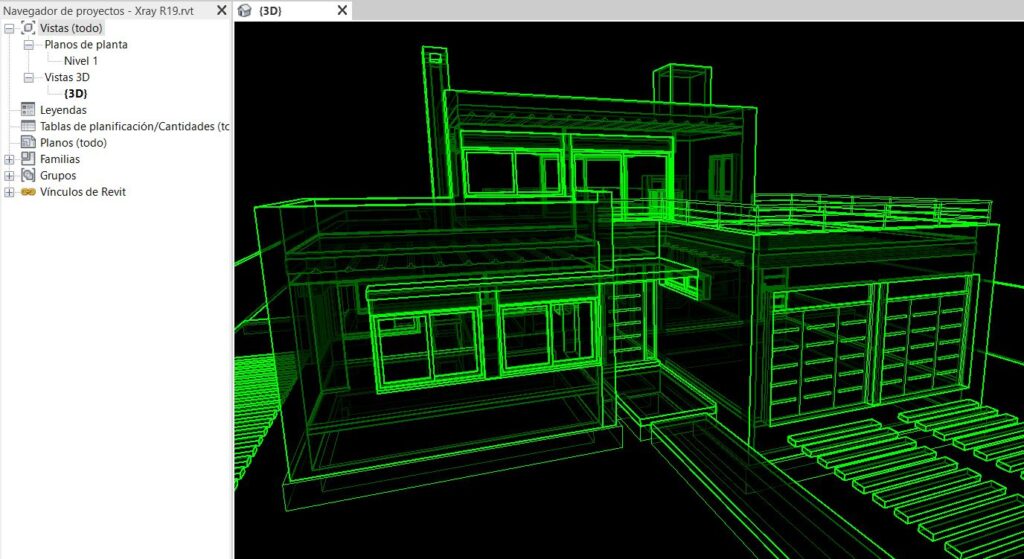

He creado un archivo de proyecto, en la versión 2019 de Revit. El archivo tiene una sola Vista 3D, con la plantilla de vista aplicada.
Te puedes descargar el archivo y usarlo de 2 maneras diferentes:
- Abres el archivo, vinculas tu modelo de Revit y visualizas tu modelo en X-Ray
- Abres tu modelo de Revit, abres el archivo de ejemplo y transfieres Normas de Proyecto entre archivos. Sólo debes transferir la única Plantilla de Vista creada.
Archivo de proyecto X-Ray
Descarga el archivo X-Ray 2019
En el siguiente link te puedes descargar el archivo de proyecto de Revit 2019, y probar la visualización holográfica o estilo X-Ray de tu modelo.
Notas finales
Espero que te diviertas con el archivo, probando distintos modelos. Puedes modificar la plantilla de vista, y probar otras configuraciones de colores y acabados.
Espero tus comentarios!.
