FreeCAD documentación: rótulo paramétrico terminado

Rótulo con parámetros (en verde) para completar

Mejorando el rótulo

Hace 2 días terminé de modelar un rótulo para planos en FreeCAD. Para que sea perfecto, debe tener parámetros que se puedan completar por el usuario, y evitar tener que agregar textos manualmente.

El día de ayer logré agregar esos parámetros, que aparecen como cuadrados verdes en el rótulo, y vamos a comentar el proceso completo, paso a paso.

Proceso paso a paso

1) Las referencias de este tutorial están el la Wiki de FreeCAD, en ingles. Link: https://wiki.freecadweb.org/TechDraw_TemplateHowTo
2) Abrimos el programa Inkscape, que es software libre

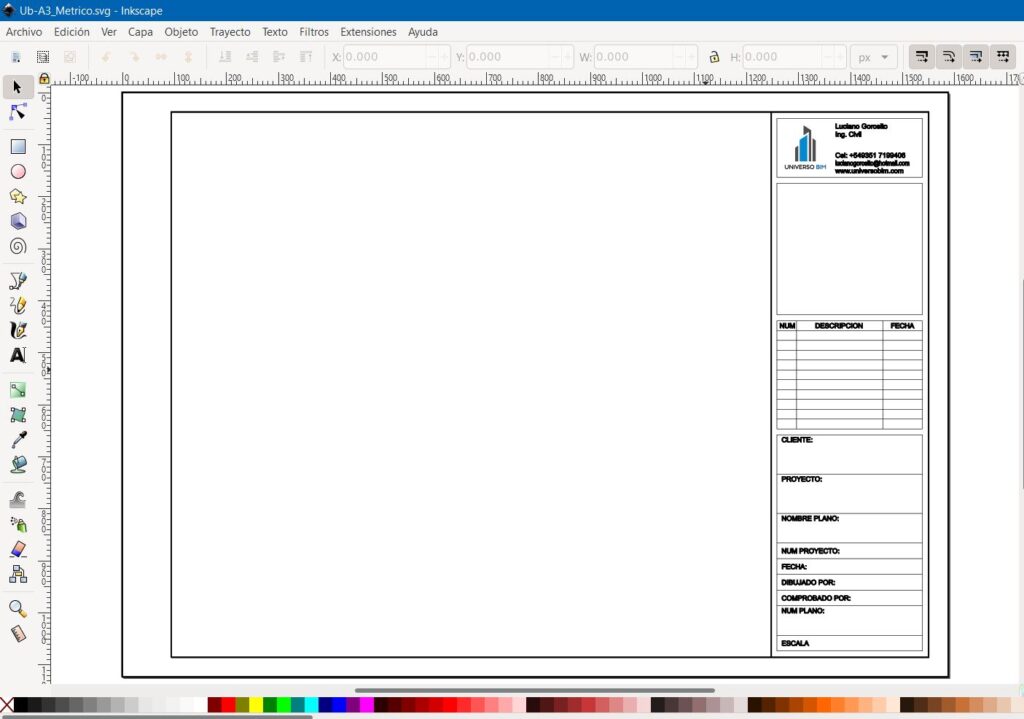

3) Abrimos nuestro archivo SVG de rótulo, con las líneas y los textos estáticos

4) Abrimos el Editor XML en Inkscape. Menú Edición >> Editor XML…
5) Seleccionamos la rama principal, en el panel izquierdo. Luego vamos al icono “+” de color azul y agregamos una nueva Propiedad

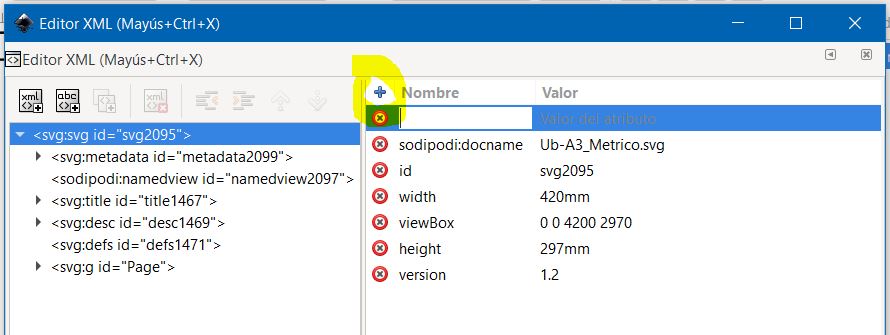

Creamos una nueva propiedad en la rama principal

6) Nombre de la propiedad >> xmlns:freecad
7) Valor de la propiedad >> http://www.freecadweb.org/wiki/index.php?title=Svg_Namespace
Debe quedar así:

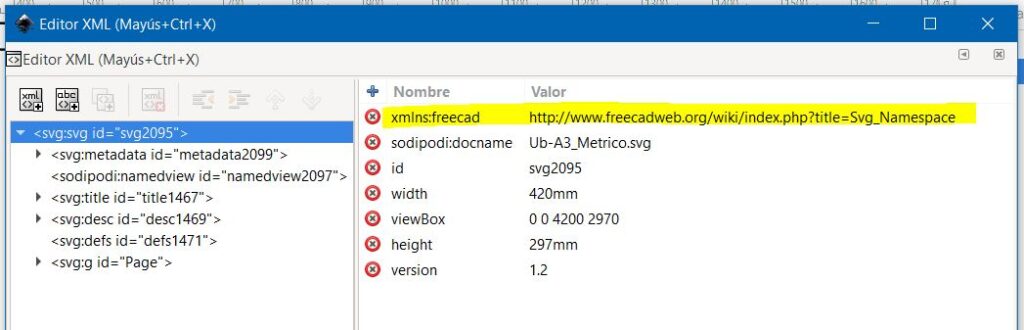

Propiedad agregada a la rama principal en el editor XML

8) Con la herramienta Texto, agregamos un texto nuevo, donde queremos que aparezca el campo editable.

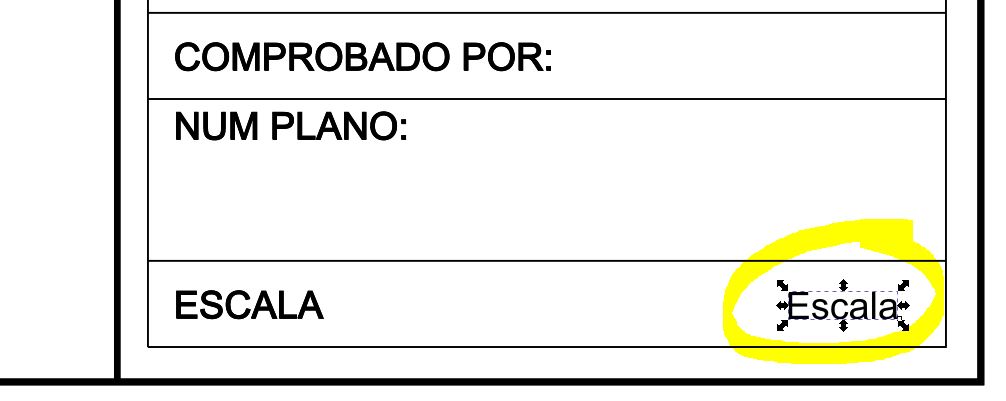

Se agrega un texto simple, que será luego un campo editable

9) Con el texto seleccionado, abrimos nuevamente el Editro XML. Con la rama de texto seleccionada, agregamos una nueva propiedad.
Nombre de propiedad >> freecad:editable
Valor de la propiedad >> Escala (puede ser cualquier nombre único)

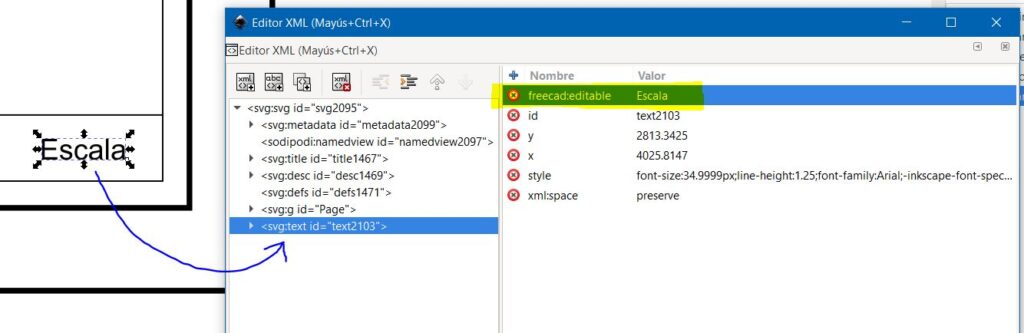

Se agrega una propiedad de edición al texto, en el Editor XML

Vamos agregando más textos editables, y a cada uno le ponemos su nueva propiedad XML, tal como se explicó antes
10) Con el Editor XML abierto, elegimos la rama principal, del panel izquierdo. Buscamos la propiedad viewBox, que contiene los márgenes y tamaño de la hoja actual
viewBox actual >> 0 0 4200 2970
viewBox modificado >> 0 0 420 297 (Debemos colocar la medida de la hoja en milimetros)

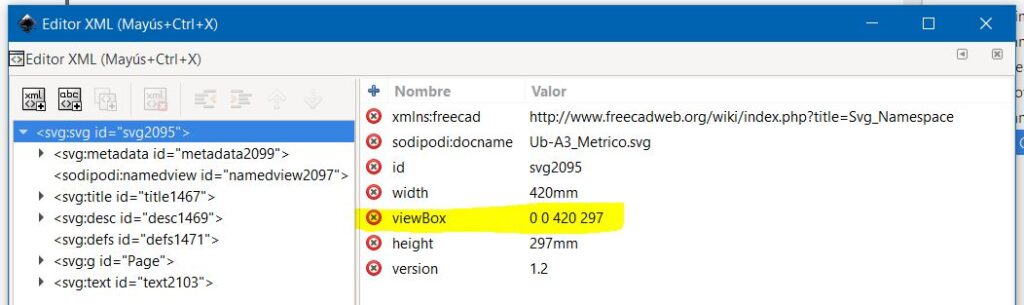

Propiedad viewBox de la rama principal ya modificado

11) Todas las medidas del rótulo se desajustan, es normal. En el paso siguiente ajustamos todos los elementos a la nueva medida

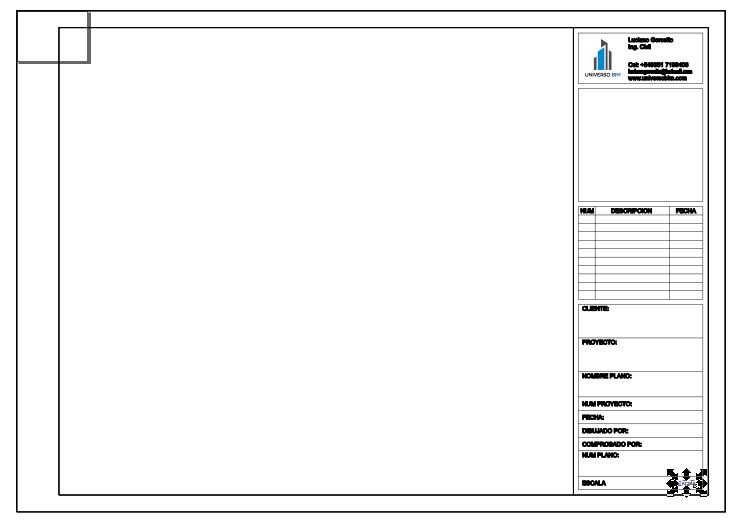

Al modificar el viewBox, las medidas del rótulo se desajustan

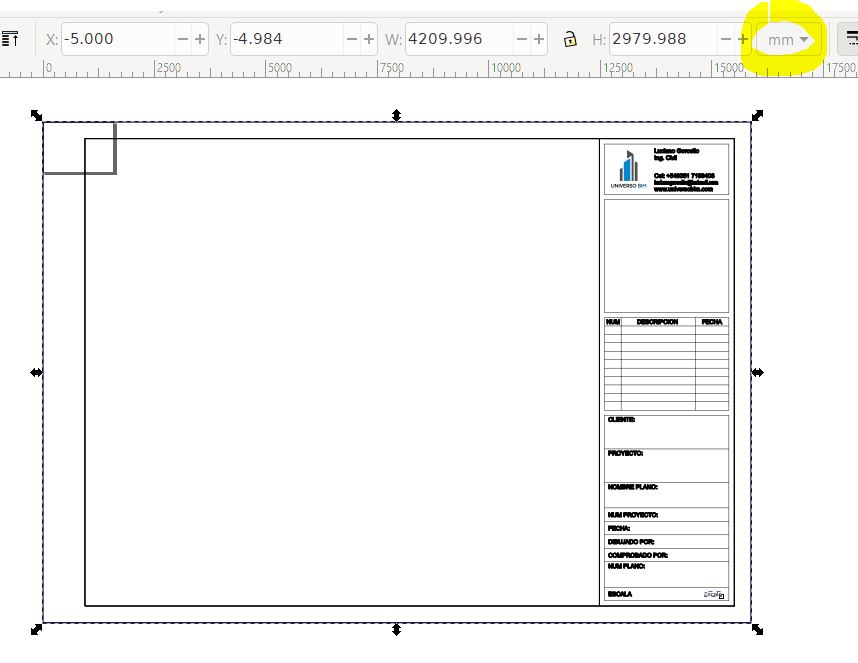

12) Seleccionamos todos los elementos del dibujo: Menú Edición >> Seleccionar todo. En la barra superior debemos cambiar las unidades desde PX a MM

Las medidas de todos los elementos deben ajustarse

13) Cambiamos los valores de márgenes y medidas a: X 0.00, Y 0.00, W 420, H 297. Se debe realizar varias veces hasta que los valores queden correctos

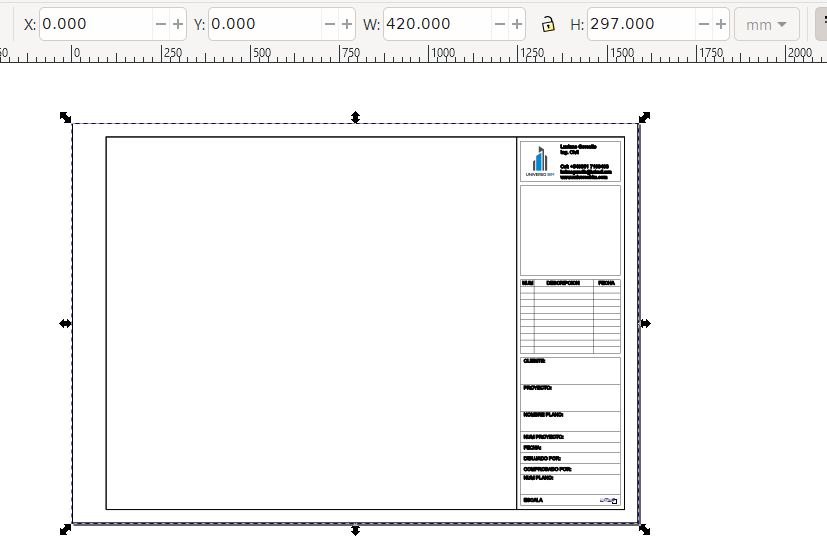

Medidas de todos los elementos corregidas al tamaño de la hoja

14) Este paso es el más importante. Se deben quitar las transformadas de los textos agregados. Menú Edición >> Seleccionar todo.
15) Menú Edición >> Cortar
16) Menú Edición >> Pegar en el sitio. Este último paso ha quitado las transformadas de los textos agregados
17) El último paso es guardar el archivo SVG y probar nuestro nuevo rótulo paramétrico

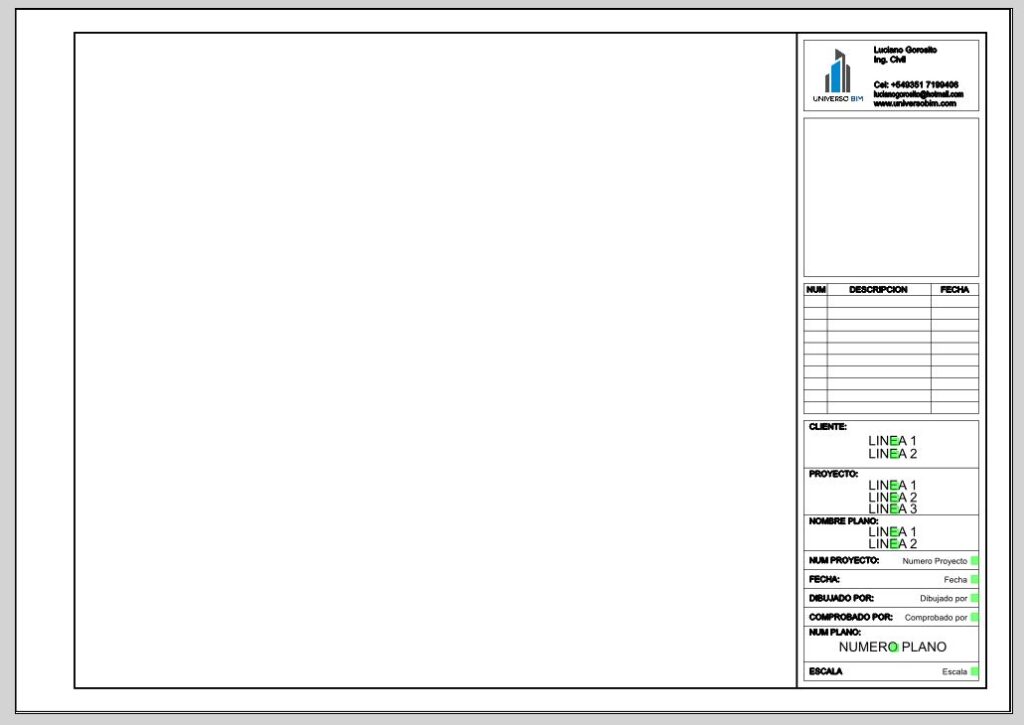

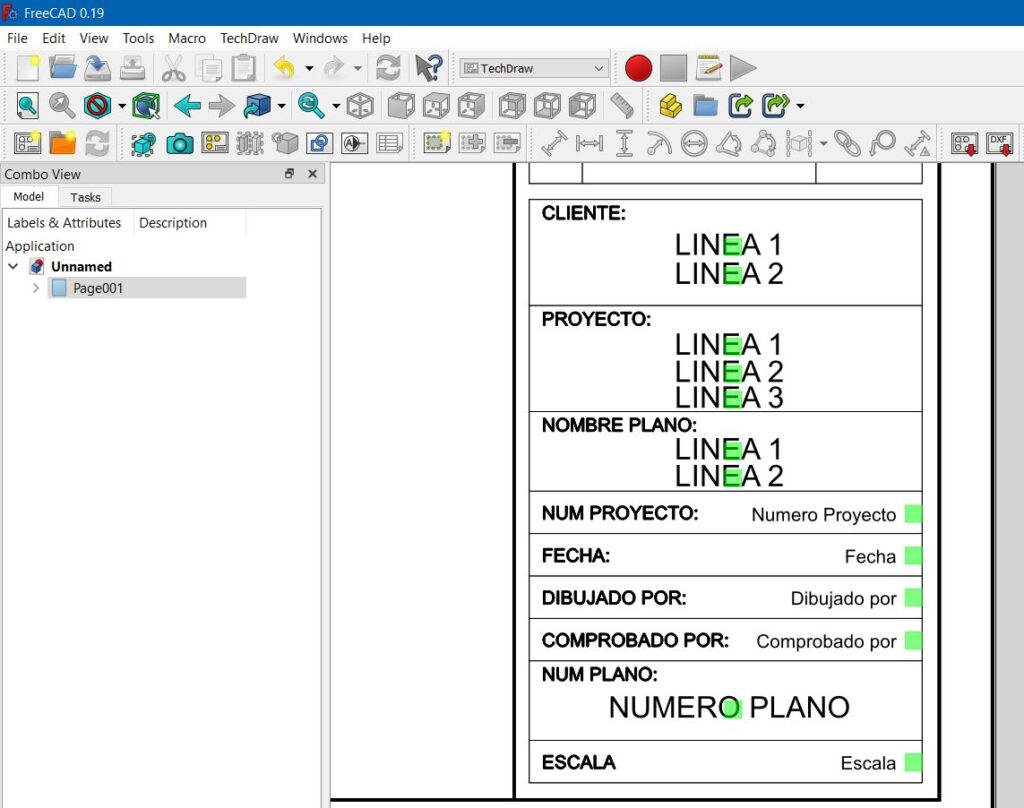

Nuestra plantilla SVG probada correctamente en FreeCAD, Workbench Techdraw

El usuario debe dar clic en cada cuadro verde, y puede modificar los textos del rótulo.

Conclusiones finales

Si bien la guía de la wiki de FreeCAD es correcta, se salta algunos pasos importantes para los recién iniciados en FreeCAD e Inkscape. El objetivo de este tutorial paso a paso, en español, es ayudarte a crear tu propio rótulo paramétrico sin problemas.

Espero tus comentarios!
