FreeCAD documentación: comenzando desde cero

Documentación desde cero

El primer paso para comenzar a documentar un proyecto de arquitectura o ingeniería es crear plano técnicos, eligiendo un rótulo y el tamaño de hoja.

Para no utilizar los rótulos que vienen por defecto con FreeCAD, he decidido crear mis propios componentes de rótulos.

El proceso de creación de un rótulo en FreeCAD

He creado los rótulos desde cero, y en esta lista te muestro los pasos seguidos:

• 1) Crear un nuevo proyecto en FreeCAD, en blanco

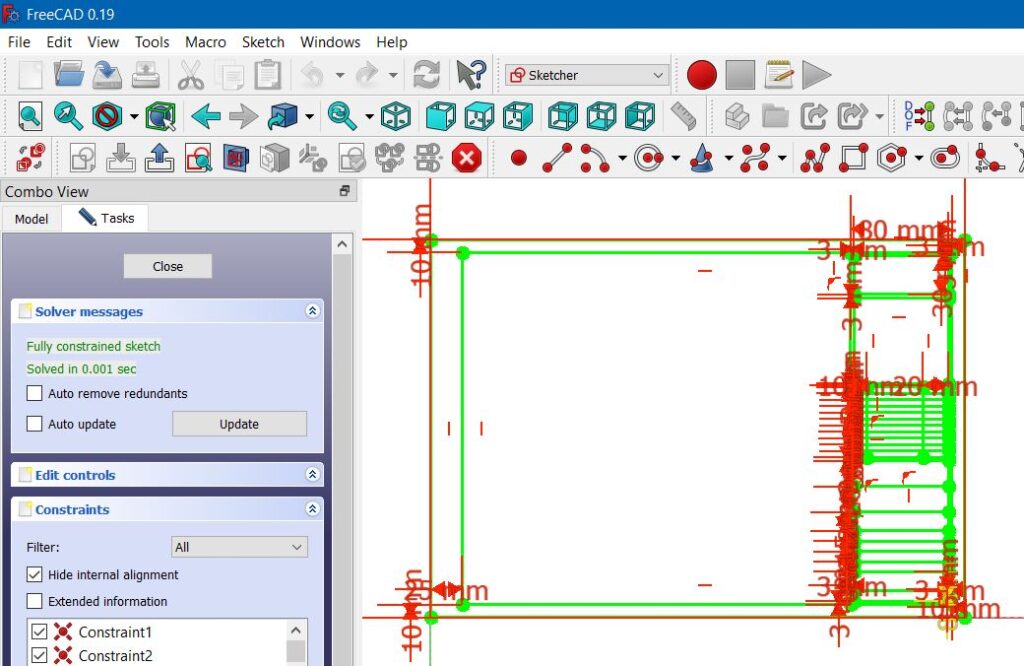

• 2) En el Workbench Sketcher, se crea un nuevo sketch y se dibuja la geometría del rótulo. Se pueden parametrizar todas las medidas, de forma que sea fácilmente adaptable a varias medidas

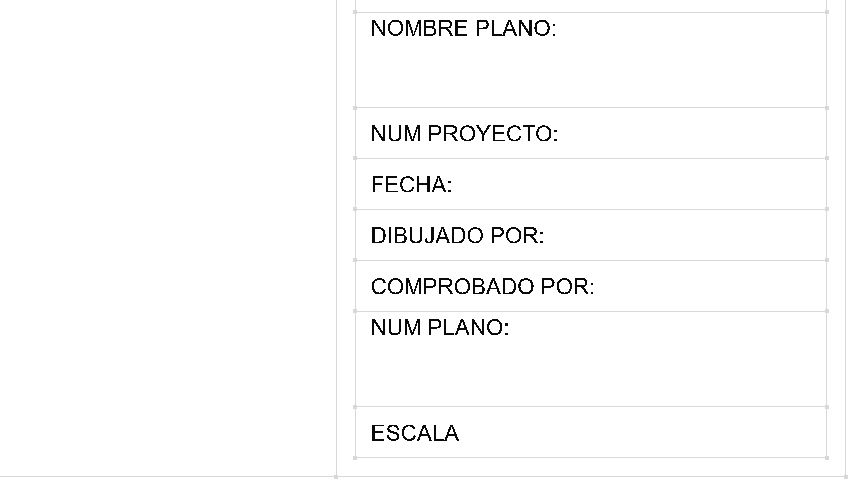

• 3) Luego creamos los textos estáticos del rótulo, con textos simples.

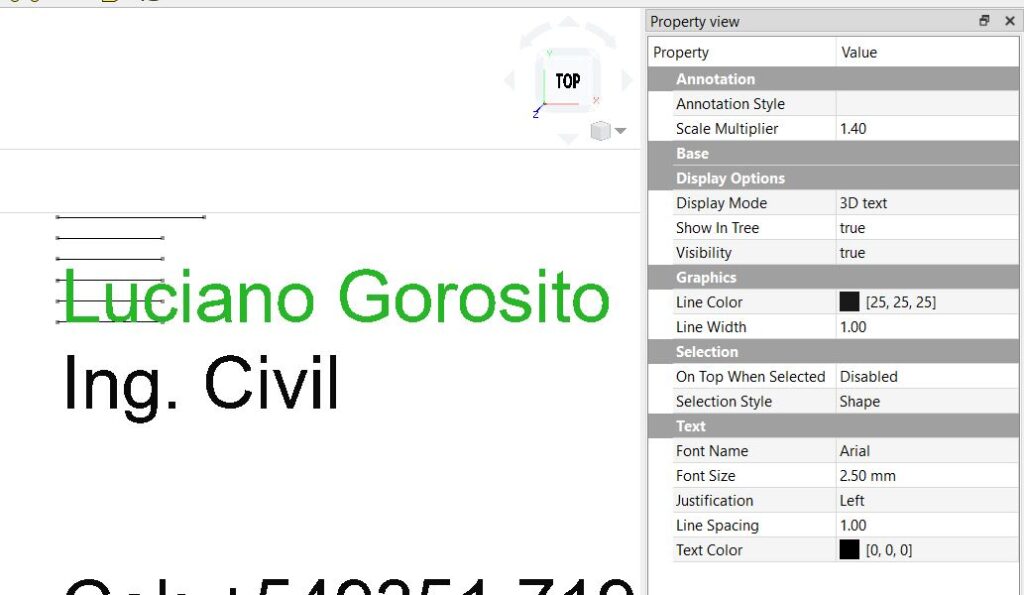

• BUG: He tenido que modificar el “Scale Multiplier” en 1.40 para que los textos se vean en 2.5 mm reales. Para esto me he creado un sketch, con una pequeña regla, que permite medir los textos.

• 4) Con el Workbech Arch he creado un “Section Plane“, incorporando todos los elementos del rótulo

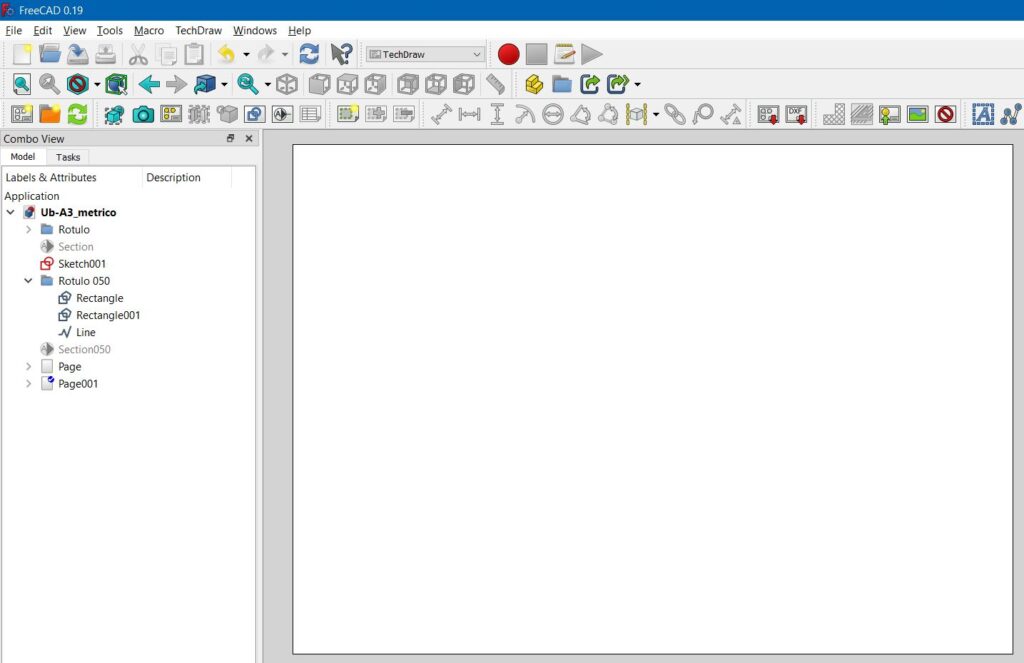

• 5) Con el Workbench Techdraw añadí una nueva Page, usando el template de A3_Landscape_blank.svg

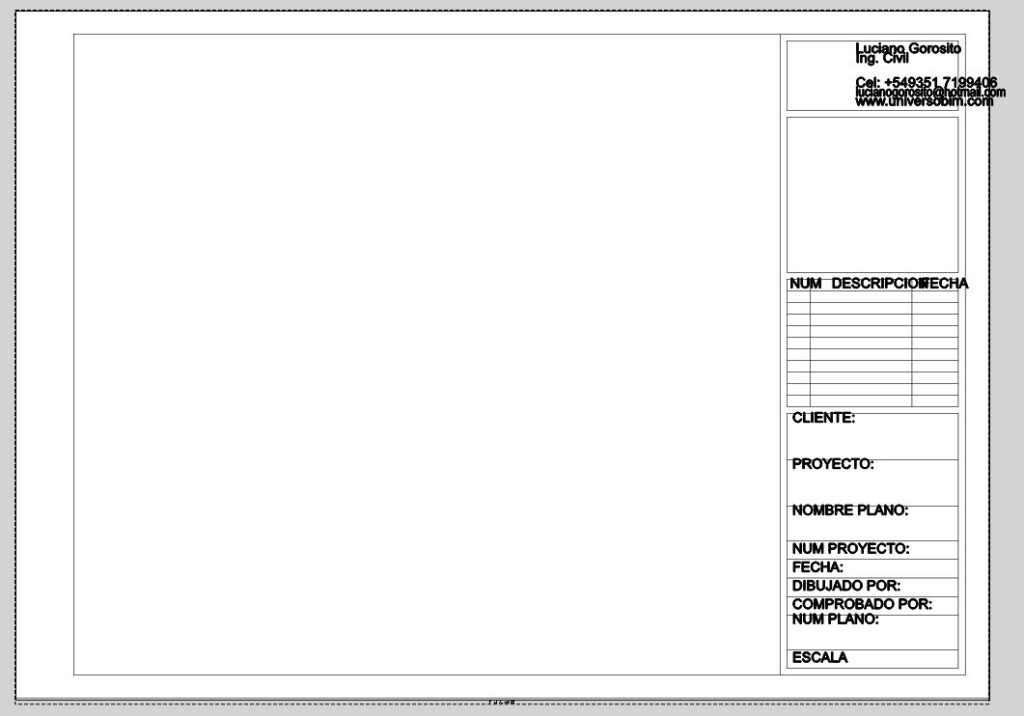

• 6) Con el Workbench Techdraw seleccionamos el Section plane anterior. Luego vamos al menú Techdraw >> Insert Arch Workbench Object. Se coloca nuestro Section Plane, con todos los elementos del rótulo, en la Page. Los textos van a estar fuera de escala.

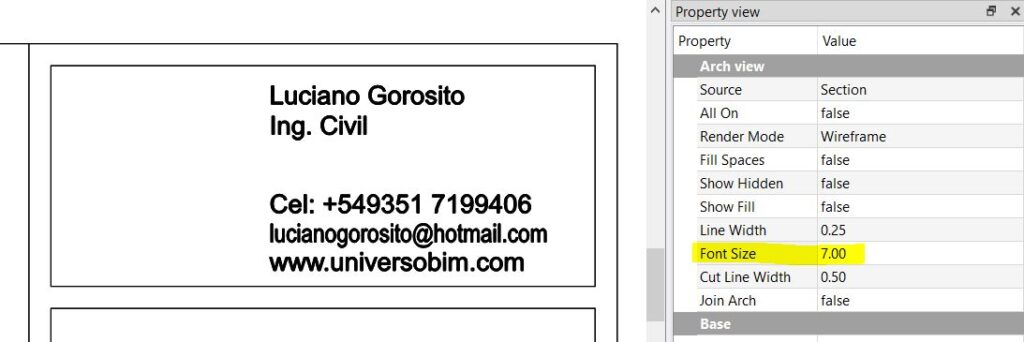

• 7) Seleccionamos el objeto ArchView en la rama Page del proyecto, y corregimos el Font Size a 7.00. Estos valores de Scale Multiplier y Font Size son los que me funcionaron correctamente para tamaño de letra de 2.5 mm

• 8) Agregamos una imagen para el logo de la empresa, y ajustamos el valor de Scale

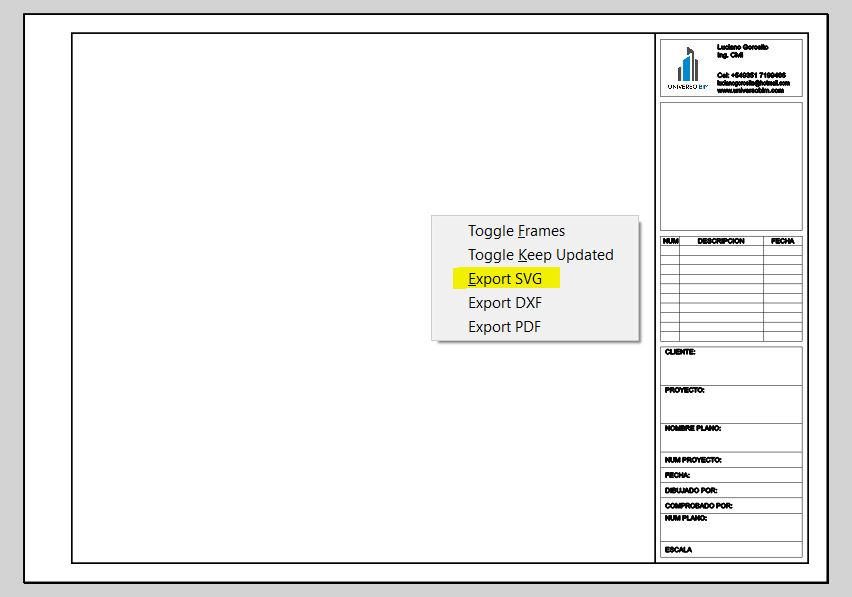

• 9) El último paso es exportar el archivo SVG de nuestro rótulo A3. Damos Clic derecho sobre la pantalla >> Export SVG

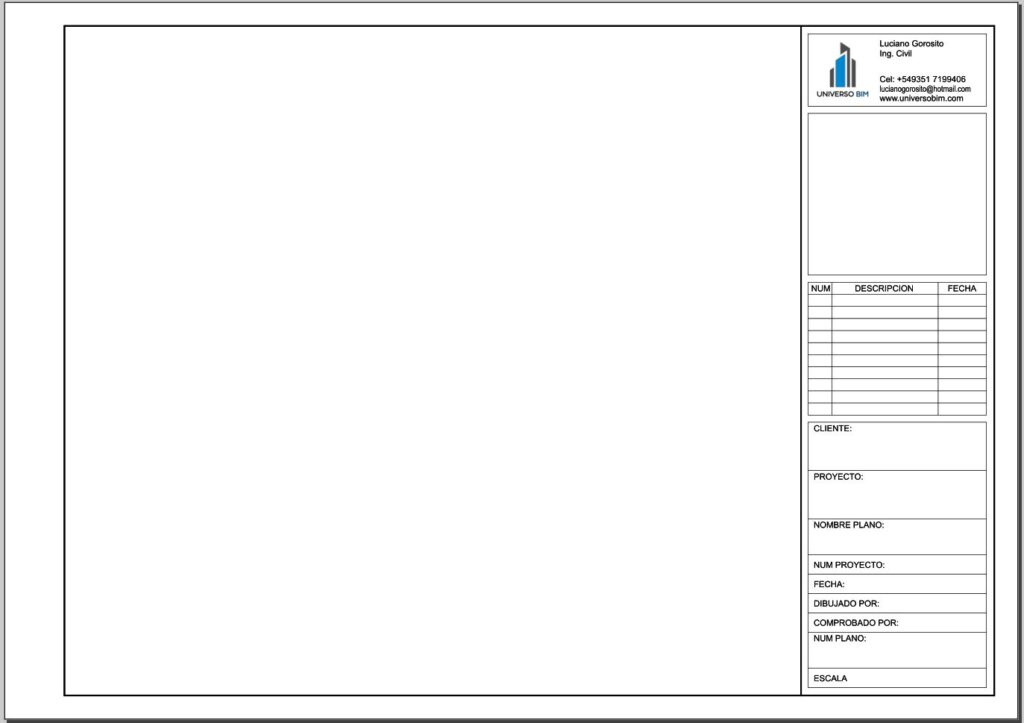

• 10) La próxima vez que creamos una Page, en el Workbench Techdraw, podemos usar nuestra propia plantilla SVG

Detalles extra

Si queremos que el recuadro de nuestro rótulo tenga un mayor grosor de línea, debemos hacer lo siguiente: dibujar esos rectángulos o líneas aparte, crear un nuevo Section Plane, agregar el nuevo Section Plane a la Page, modificar el valor Line Width del objet ArchView.

Si queremos colocar textos con otro tamaño de letra, debemos agregarlos a un Grupo y crearles su propio Section Plane. De esta forma se los incorpora a la Page, y se modifica el Font Size y el Scale Multiplier.

Mejoras pendientes

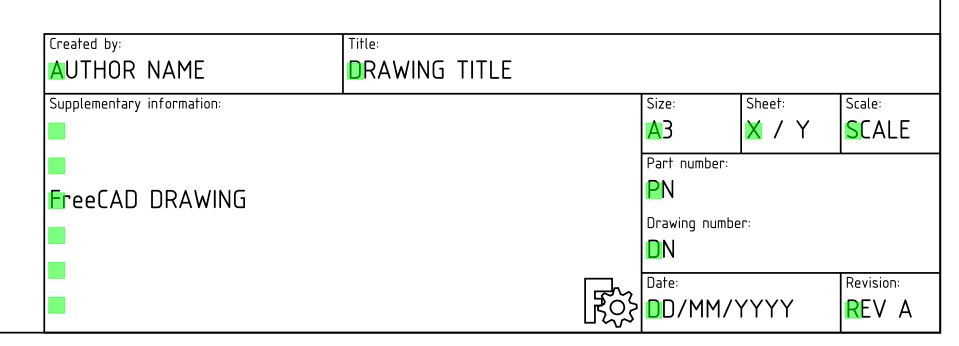

Sé que se pueden crear campos o parámetros de texto, con un pequeño cuadrado verde, que pueden ser modificados por el usuario. esto aparece en los templates de ejemplo que vienen con Techdraw.

He visto el la wiki de FreeCAD que estos textos paramétricos se crean de forma compleja, modificando el archivo SVG en un editor de imágenes como Inkscape, y agregando propiedades XML al archivo. Todavía no he tenido tiempo de estudiar el tema a fondo, y estoy abierto a recibir sugerencias, consejos o tutoriales sobre este tema.

Conclusiones finales

Ya he comenzado el proceso de documentar el modelo BIM en FreeCAD. Tal como esperaba, es un desafío importante. Y lleva tiempo aprender y desarrollar los componentes necesarios para toda la documentación: rótulos, estilos, símbolos, etc. Esto debe hacerse en todos los software BIM, por lo tanto no hay excusas, sólo debes dedicarle tiempo, y avanzar un paso a la vez.

Quizá mis archivos de trabajo te sirvan para acortar tu curva de implementación. Espero tus comentarios!.
